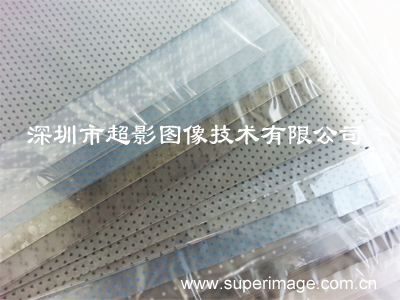

圆点光栅也叫点阵光栅、阵列光栅、微凸透镜阵列光栅等，是由无数个圆点排列组成的光学材料，每一个圆点是相对独立，是一个微型的凸形放大镜。在微透镜形状上除了圆形外，还有方形、三角型等形状，但目前来讲，圆形是主流，所以类似的光栅一般统称为圆点光栅。

圆点透镜光栅不断出现在我们3D人的视野，特别是日本，韩国等国家的公司，在圆点产品开发走得比较早。圆点光栅产品的应用在防伪方面特别出色，如：HP公司生产的墨盒包装上；美国国家金融管理局发行的新版百元美金的防伪线等都应用了微凸圆点光栅透镜防伪技术。

新钞中部是一条垂直的蓝色3D防伪条，上面印有深蓝色“100”字样和费城“自由钟”图案，变换钞票角度时，钟形图案会变成数字“100”。将钞票前后倾斜，钟形图案和数字“100”会左右移动，如果左右倾斜，它们将上下移动。

近年来，小编曾做过圆点光栅的研究，大概总结出圆点光栅的种类有如下两种：

1--对称模式的“微凸镜阵列”

它在任何方向均具有真实感的立体视觉效果，它的优点是，模具制作容易，透镜的线性极好，印刷定位较容易，输出合成算法较简单，可以直接应用于印刷网屏干涉立体效应制作。缺点是：园微凸透镜阵列覆盖率极低，图像损失很大，不适应高质量真彩立体图生产。

2--非对称模式的“蝇眼微凸透镜阵列”

它的优点是，模具制作相对容易，透镜线性极好，覆盖率极高。缺点是：印刷定位较难，不可直接应用于印刷网屏干涉立体效应制作，有微小的非对称性失真（但不压缩），输出合成的算法难度较大。
