圆点光栅与其它光栅材料有什么区别

文章出处:作者:super人气:发表时间:2015/08/03

光栅是指一种特殊透镜依照人类视距视觉原理有规则地排列于透明平面材料上,形成对图像信息分割与聚集合成的光学元件。光栅材料是这种特殊透镜按照3D立体画制作工艺的要求有序地排列于材料上而制的透明材料斜体。光栅起到把像素分别映入左、右眼的作用,使人看到的是各自相对应的图像,由于左、右眼视角不同,重合的图像通过视觉神经便产生了立体感觉。

光栅按特殊透镜形式分为平面透镜光栅、柱面透镜光栅和球面透镜光栅三种。它们按各自特定规则排列制成的光栅材料称为狭缝光栅、柱镜光栅和圆点光栅(也称球面光栅)。下面我们分别简单介绍一下这几种光栅材料。

a、狭缝光栅

狭缝光栅成像是利用透射针孔成像原理来实现图像的立体再现,它的最大优点是光线聚集精确,成像好,立体效果强烈,但要在有背光源的情况下才能观看。由于狭缝光栅种类单一,且需要额外光源辅助才能产生效果等原因,不适合大批量用于立体印刷,它主要用于制作立体灯箱广告。

b、柱镜光栅

柱镜光栅成像是根据透镜折射原理实现图像的立体再现。柱镜光栅是由许多柱面透镜组成的透明塑料板(片),其表面的光栅线条由许多结构参数和性能完全相同的小半圆柱透镜线性排列组成,其背面是平面,为柱透镜元的焦平面,每个柱透镜元相当于汇聚透镜,起聚光成像的作用。因此,可以利用在不同视点上获取的二维影像来重建原空间物体的三维模型。用它制作的立体图像不需要背光源或立体眼镜就能正常观看。

柱镜光栅效果丰富,适于大批量印刷制作。所以,目前,3D立体画制作一般采用柱镜光栅,但柱镜光栅的观看方向极其严格,只有一个垂直方向,应对人们阅读随意性有着不可克服的缺陷。

c、圆点光栅(球面光栅)

圆点光栅(球面光栅)也叫点阵式全像立体光栅,制作出的图像从上下、左右观看,都能获得立体感,是一种新型的立体表现方式。它的制作材料、观看方式、制作工艺不同于柱镜立体光栅和狭缝立体光栅,是当前光栅领域里的热门话题,是今后光栅技术发展的方向。

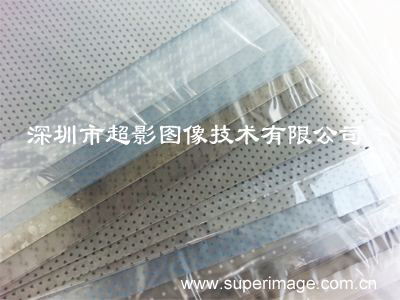

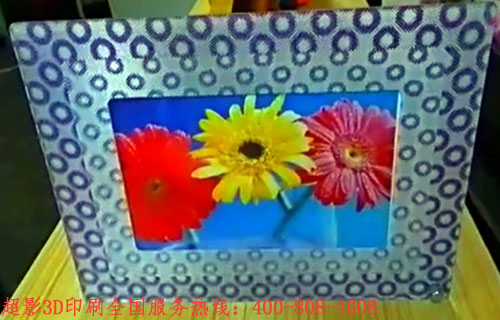

圆点光栅也称为球面光栅,球面光栅是当今技术发展的方向,它可以让你的视觉在全方位看到到立体影像。球面光栅实际上可以理解为一组组球冠凸透镜列阵排布在透明片材表面而形成的光栅材料。目前,圆点光栅被应用于:三维立体手机壳、立体封面、立体背景墙、立体包装盒、三维立体相框、三维立体壁纸、各类文具电脑外壳贴纸等等。可见,圆点光栅的应用非常广泛,适合今后光栅技术发展的方向。最近,超影3D印刷公司也最新推出4D纳米圆点光栅膜,其材料更通透、超薄,技术性更高,有兴趣的可以登陆“超影3D印刷”官网或微信公众号,或直接电话联系。



4D纳米圆点光栅膜、超薄圆点光栅,搜索"超影3D印刷"或关注微信公众号。
